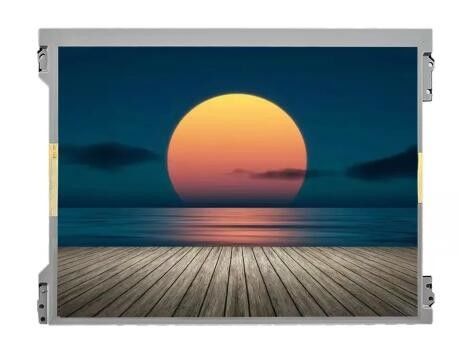

12.1 Inch Industrial Control Equipment TFT Industrial Touchscreen Display 20 Pin LCD Display Datasheet

12.1인치 산업 제어 장비 TFT 산업용 터치스크린 디스플레이 20핀 LCD 디스플레이 데이터시트

강조하다

tft 칼라 디스플레이 20 핀
,
LCD는 20개 핀 1024*768을 드러냅니다
,
20 핀 LCD 디스플레이 데이터 시트 12.2in
Display Size

12.1 Inch TFT LCD
Resolution

1024(RGB)×768, XGA, 105PPI
Type

LCM , a-Si TFT-LCD
Outline

279(W)×209(H) ×9.1(D) mm
Bezel Opening

250.8(W)×189.4(H) mm
Display Area

245.76(W)×184.32(H) mm
Viewing Angle

80/80/80/80 (Typ.)(CR≥10)
Luminance

450 cd/m² (Typ.)
원래 장소

중국
브랜드 이름

TIANMA
모델 번호

TM121TDSG02
최소 주문 수량

1 PC
가격

negotiable
포장 세부 사항

본래의 패킹, 전통적 포장
배달 시간

7일입니다
지불 조건

전신환, 웨스턴 유니온
공급 능력

달 당 100000 유닛 / 유닛

12.1인치 산업 제어 장비 TFT 산업용 터치스크린 디스플레이 20핀 LCD 디스플레이 데이터시트

Name: 12.1인치 산업 제어 장비 TFT 산업용 터치스크린 디스플레이 20핀 LCD 디스플레이 데이터시트
Brand: Shenzhen Rising-Sun Electronic technology Co., Ltd.
SKU: TM121TDSG02
Availability: InStock

button button

가격 받기 지금 연락

**1024*768 12.1인치 20핀 인터페이스 TFT 액정 디스플레이 화면, 산업 제어 장비에 적합**

TM121TDSG02는 1024(RGB)×768 (XGA) 해상도 디스플레이 화면을 지원하며, 화면비는 4:3(가로:세로)이고, 픽셀 배열은 RGB 수직 스트라이프입니다. 기계적 세부 사항 측면에서, 유효 표시 영역은 245.76(가로)×184.32(세로) mm이고, 외형 치수는 279(가로)×209(세로)×9.1(깊이) mm이며, 시야 영역 치수는 250.8(가로)×189.4(세로) mm이고, 표면 처리는 반사 방지, Hard Coating (3H)이며, 순중량은 483g(전형적인 값)입니다. TN, 상시 백색 표시, 투과형 액정 모듈 제품으로, TM121TDSG02는 450 cd/m²의 표시 밝기, 700:1의 투과 대비, 80/80/80/80 (Typ.)(CR≥10) (좌/우/상/하)의 시야각을 제공하며, 최적 시야각은 6시 방향이고, 응답 시간은 3/5 (Typ.)(Tr/Td) ms입니다. 각 점의 회색조 또는 하위 픽셀의 밝기는 6-bit / 6-bit + Hi-FRC 회색조 신호에 의해 결정되어 262K/16.7M 종류의 색상을 나타내며, 색 영역은 55% (NTSC)에 달합니다. 이 제품의 백라이트는 WLED를 채택하고, 측면 입력 방식을 사용하며, 사용 수명은 5만 시간이며, LED 드라이버를 포함합니다. TM121TDSG02는 LVDS (1 ch, 6/8-bit)를 신호 입력 인터페이스로 채택하고, 총 20핀이며, 커넥터를 사용하여 연결하고, 전원 전압은 3.3V (Typ.)입니다. 전형적인 수직 주파수(Fv)는 60Hz입니다.

12.1인치 액정 디스플레이 화면 제품

물품	가치
유형	박막 트랜지스터
디스플레이 크기	12.1인치 TFT 액정 화면
공급업체 유형	중국 공급업체
브랜드 이름	Tianma
해결	1024*768
밝기	450 cd/m²(전형적인 값)
시야각	80/80/80/80(전형적인 값)(CR≥10)
패널 유형	A-Si TFT-LCD 패널
백라이트	백색 발광 다이오드
인터페이스 유형	LVDS(1채널, 6/8비트), 20핀
작동 온도	-20~70℃
터치 스크린	비접촉식
응용	산업 응용

12.1인치 TFT 액정 디스플레이 화면 특징

본 페이지에 표시된 패널 매개변수는 모두 본사의 전자 엔지니어가 사양서를 기반으로 입력한 것이며, 오류를 줄이기 위해 최선을 다했지만, 매개변수가 완전히 정확하지 않으므로, 사양서를 기준으로 해주세요!

자주 묻는 질문

1. 질문: 귀사의 액정 디스플레이는 어떤 크기가 있습니까?
답변: 일반적으로 3.5인치, 4.3인치, 5인치, 5.6인치, 7인치, 8인치, 9인치, 10.1인치, 10.2인치, 13.3인치, 14인치, 15.6인치, 18.5인치, 21.5인치, 23.6인치, 24인치, 27인치, 32인치, 43인치, 49인치, 55인치, 65인치를 제공합니다. 고객이 다른 크기를 필요로 하는 경우, 예를 들어 75인치, 86인치도 제공합니다.

2. 질문: 액정 디스플레이는 터치 스크린을 만들 수 있습니까?
답변: 네, 일반적으로 3가지 터치 방식을 선택할 수 있습니다: 적외선 터치, 정전식 터치 및 저항식 터치.

3. 질문: 맞춤 설정을 지원합니까?
답변: 네, OEM 및 ODM을 할 수 있습니다. 고객의 요구 사항에 따라 터치 스크린, 제어 보드 등과 같은 다른 크기 및 유형의 다른 액세서리를 제공할 수 있습니다.

4. 질문: 배송 시간은 얼마나 걸립니까?
답변: 표준 버전은 일반적으로 약 5-15 영업일입니다. 맞춤형 제품은 약 15-20 영업일이 소요됩니다.

5. 질문: 보증은 어떻게 됩니까?
답변: 1년 보증을 제공합니다.

6. 질문: 최소 주문 수량은 얼마입니까?
답변: 테스트 및 평가를 위해 1개부터 주문할 수 있습니다.

7. 질문: 어떤 포장이 있습니까?
답변: 다양한 종류의 포장을 선택할 수 있습니다: 나무 상자, 벌집 상자 및 항공 상자.

제품 상세 정보가 필요하시면, RISING-SUN에 문의하십시오.
