상세 정보 |
|||
| 크기: | 8.4인치 TFT LCD 디스플레이 | 화소: | 800(RGB)×600 |
|---|---|---|---|
| 종류: | TFT-LCD | 개요: | 203 × 142.5 × 6.2 (H×V×D) |
| 활성 영역: | 170.4 × 127.8 (H×V) | 베젤 지역: | 173.8 × 131.2 (H×V) |
| 광도: | 250 cd/m2 | 대비율: | 500 : 1 |
| 하이 라이트: | 액정 화면 8.4 ",800x600 LCD 모니터,라이프즈 디스플레이 패널 8.4 " |
||
제품 설명

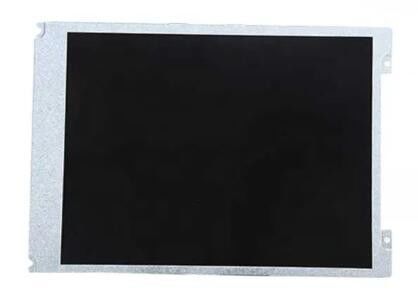

산업용 8.4 인치 800x600 TIANMA TFT LCD 화면 LVDS LCD 패널 TM084SDHG01 드라이버 보드
TM084SDHG01-00은 TIANMA의 8.4 인치 직사각형 a-Si TFT-LCD 디스플레이 스크린 제품이며, WLED 백라이트가 내장되어 있으며, LED 드라이버가 있으며 터치 스크린이 없습니다.최신 버전의 데이터 시트 (Final Ver2) 를 기반으로2012년 9월 25일에 출시된 TM084SDHG01-00는 픽셀이 RGB 수직 스트라이프로 배열되어 있는 4:3 (W:H) 비율의 800(RGB) × 600 (SVGA) 디스플레이를 지원한다.170개의 활동 영역이 있습니다..4 ((W) × 127.8 ((H) mm, 윤곽 크기는 203 ((W) × 142.5 ((H) × 6.2 ((D) mm, 관측 면적 크기는 173.8 ((W) × 131.2 ((H) mm, 표면 치료는 안티 글레이, 순중량은 TBD입니다. TN로서, 일반적으로 흰색,송수신형 LCM 제품, TM084SDHG01-00는 250 cd/m2 디스플레이 밝기 500: 1 송출 콘트라스트 비율, 70/70/60/70 (형) (CR≥10) (L/R/U/D) 보는 각, 6시에 최고의 시야 방향,반응 시간은 25 (형).) ((Tr+Td) ms 회색 스케일 또는 하위 픽셀의 밝기는 각 점에 대한 6 비트 / 6 비트 + Hi-FRC 회색 스케일 신호로 결정되며, 따라서 262K / 16.7M 색상 패러다임을 나타냅니다.또한 색상 스펙트럼의 성능 50% (NTSC)이 제품은 9S3P WLED를 채택했습니다. 그것은 엣지 라이트 유형으로 배치되어 LED 드라이버와 함께 50K 시간의 작업 수명을 가지고 있습니다. TM084SDHG01-00는 LVDS (1 ch,6/8-비트) 그것은 신호 입력 시스템이기 때문에, 20 핀에 의해 연결 된 커넥터 3.3V의 전원 공급 전압 (형). 그것의 전형적인 수직 프레임 속도 (Fv) 는 60Hz입니다.
8.4 TFT LCD 화면 제품세부 사항
| 크기 | 8.4인치 TFT LCD 모듈 |
| 종류 | LCM, a-Si TFT LCD |
| 픽셀 | 800 ((RGB) × 600 (SVGA) 119PPI |
| 구성 | RGB 수직 스트립 |
| 활동 영역 | 170.4 × 127.8 (H × V) |
| 윤곽 크기 |
203 × 142.5 × 6.2 (H × V × D) |
| 베젤 지역 | 173.8 × 131.2 (H × V) |
| 치료 | RGB 수직 스트립 |
| 광력 | 250 cd/m2 (형) |
| 콘트라스트 비율 | 5001 (형) (TM) |
| 방향 표시 | 6시 |
| 반응 | 25 (형) ((Tr+Td) ms |
| 관점 | 70/70/650/70 (형) (CR≥10) |
| 작동 모드 | TN, 보통 흰색, 전파 |
| 지원 색상 | 262K |
| 빛의 근원 | 9S3P WLED, 50K 시간, LED 드라이버 |
| 매스 | TBD |
| 프레임 속도 | 60Hz |
| 터치 패널 | 아니 |
|
인터페이스 타입 |
LVDS (1 ch, 6/8-bit), 커넥터 20 핀 |
|
전원 공급 |
3.3V |
|
환경 |
작동 온도: -20 ~ 70 °C; 저장 온도: -30 ~ 80 °C |
- 네
8.4 "tft LCD 디스플레이 기능
이 웹 페이지에 표시 된 패널 매개 변수는 사양에 따라 회사의 전자 엔지니어에 의해 입력됩니다. 오류를 줄이기 위해 노력되었습니다.하지만 매개 변수는 완전히 맞지 않습니다.- 사양을 참조하십시오!
- 네
FAQ
1.Q: 어떤 크기가 당신의 공장에서 LCD 디스플레이에 사용할 수 있습니까?
A: 일반적으로, 우리는 3.5'4.3'5'5.6'7' 8'9'10.1'10.2' 13.3' 14' 15.6' 18.5' 21.5' 23.6' 24' 27' 32' 43' 49' 55' 65' 다른 크기가 필요하면,우리는 또한 75' 86'와 같은 공급.
2.Q: LCD 디스플레이가 터치 스크린을 만들 수 있나요?
A: 예, 일반적으로 3가지 종류의 터치가 있습니다. IR 터치, 용량 터치, 저항 터치입니다.
3Q: 사용자 정의를 지원합니까?
A: 예, 우리는 OEM 및 ODM를 할 수 있습니다. 우리는 고객의 요구 사항에 따라 다른 크기와 유형의 터치 패널, 컨트롤 보드 등 기타 액세서리를 제공할 수 있습니다.
4.Q: 배달 시간은 얼마나 되나요?
A: 일반적으로 표준 버전은 5-15 일 정도입니다. 사용자 정의 제품이라면 15-20 일 정도 필요합니다.
5질문: 보증은 어떨까요?
A: 우리는 1년 보증을 제공합니다.
6.Q: MOQ는 무엇입니까?
A: 우리는 테스트 및 자격을 위해 1pcs MOQ를 공급합니다.
7Q: 어떤 패키지가 있나요?
A: 옵션에 대한 다양한 종류의 패키지: 목재 케이스, 꿀 빗 케이스, 비행 케이스.
제품 세부 정보가 필요하면 RISING-SUN에 문의하십시오.
